Korszerű öntözőberendezések méretezése

Szerző: Hegybíró Miklós

Az öntözőrendszer feladata az öntözővíz kiemelése, szállítása, elosztása, és kijuttatása. A nyugalmi állapotban lévő víz megfelelő (áramlási) sebességre gyorsítása (h_c: sebesség magasság) a geodéziai szintkülönbség (h_g: geodéziai magasság), csősúrlódásból adódó ellenállás (h _v: veszteség magasság) leküzdése és megfelelő üzemi nyomás (h_p: nyomó magasság) biztosítása.

Az öntözővíznek megfelelő hidraulikai paraméterekkel kell rendelkeznie a fentiek megvalósításához, melyeket a következő fejezetben néhány fontosabb áramlástani ismerettel együttesen részletezünk.

Áramlástani jellemzők, alapösszefüggések

Térfogatáram: adott keresztmetszeten, egységnyi idő alatt átáramlott térfogat

• jele: q,
• SI mértékegysége: m³/s (a számításoknál mindig ezt a mértékegységet használjuk)
• egyéb, gyakorlatban használatos mértékegységei: [m³/h], [l/min]

Nyomás : egységnyi felületre eső nyomóerő, jele p [N/m²]

Csőhálózatban a folyadék áramlását a nyomáskülönbség hozza létre.

• statikus nyomás:

jele: p_st, ebben az esetben a térfogatáram értéke 0, azaz nincsen áramlás

• dinamikus nyomás:

jele: p_din, áramlás van, egy adott térfogatáramhoz tartozó nyomásértéket jelent

• SI mértékegysége: Pa = N/m² a számításoknál az utóbbit használjuk.

• egyéb, használatos mértékegységei: bar (10⁵ Pa), (gyakorlatban többnyire ezt használjuk)

• vízoszlop nyomása, más néven emelő magasság (h) számítása: h=p/gρ

g: nehézségi gyorsulás [m/s²]
ρ: sűrűség [kg/m³]

• 10 m vízoszlop nyomása: p=h*g*ρ= 10 m _* 10 m/s² _*1000 kg/m³ = 10⁵ N/m² = 10⁵ Pa = 1 bar

• szivattyút jelleggörbe alapján választunk ki, melyen az emelőmagasság változását követhetjük a térfogatáram függvényében.

Hidraulikus teljesítmény: P_h=q*h*g*ρ[W]

• szivattyú hatásfoka: η=P_h/P_m

P_m: hajtó motor teljesítménye [W]

Bernoulli törvénye

Zárt csőhálózatban ideális körülmények közt (súrlódásmentes áramlás, külső energia hozzáadása, vagy elvonása nélkül) áramló folyadék helyzeti, mozgási és nyomási energiájának összege bármely keresztmetszetben állandó. Ez Bernoulli energia-megmaradás tétele áramló közegre.

4.1. ábra Az energiaösszeg alakulása csőhálózat adott szakaszain

Nézzük a csőhálózat egy szakaszát (4.1. ábra):

E_ö=E_h+E_m+E_p=ÁLLANDÓ

E_ö : összenergia
E_h : helyzeti energia [J]

E_m: mozgási energia: [J]

E_p: nyomási energia:[J]

Írjuk fel az 1-s és 2 –s keresztmetszetekre az energiaegyenletet:

Látjuk, hogy az 1-s keresztmetszethez képest a 2-s keresztmetszetben nő a folyadék helyzeti energiája és nyomási energiája a mozgási energia rovására. Általánosságban írhatjuk:

az egyenletet egységnyi súlyerővel osztva (m*g)

h = geodéziai magasság [m]
h_c=v²/2gsebesség magasság [m]
h_p=p/gρnyomó magasság [m]

A Bernoulli egyenletet a szivattyú összemelő magasságának meghatározására használjuk. Nem ideális környezet esetén az összefüggésbe a súrlódásból keletkező veszteség magasság értékét is be kell vonni (h_v).

h_c értéke elhanyagolhatóan kicsi.

λ : csősúrlódási tényező
l_e : egyenértékű csőhossz [m] : az összefüggés egyenes csőszakaszra vonatkozik, a 25% -al növelt értéke magában foglalja a kötőidomok, szerelvények áramlási veszteségét is.
d : csőátmérő [m]
q : térfogatáram [m³/s]

A fenti összefüggésből számolt érték a szivattyú adott (q_sz) térfogatáramához tartozó összemelő magasságot adja, így meghatározhatjuk a szivattyú munkapontját.

M[h_ö ; q_sz]

Az öntözőrendszer általános felépítése (4.2. ábra)

• vízforrás
• vízkivételi mű
• elosztóhálózat
• vízadagoló berendezések

4.2. ábra Öntözőrendszer felépítése



Vízforrás

Feladata az öntözővíz biztosítása.

Hálózati vízforrás :

• Legkézenfekvőbb megoldás. Amennyiben térfogatáram értéke és a hozzá tartozó dinamikus nyomásérték megfelelő, további gépészeti beruházást nem igényel.
• A víz nem kíván további kezelést.
• Drága, jelenlegi árakon a víz átlagosan 244 Ft/m³. Ha nem építtetünk ki locsolási mellékmérőt, akkor a csatornadíjat is kell fizetnünk, melynek értéke 424 Ft/m³.
• Ha a bejövő víz mennyisége megfelelő, de a nyomás alacsony, nyomásfokozó szivattyú beépítésével a kívánt értéket elérhetjük. Fokozott figyelmet kell fordítani a szivattyú kiválasztására. A szállított térfogatáram értéke nem haladhatja meg a rendelkezésre álló, szabadkifolyással mért érték 80%-át, nehogy a hálózatot „megszívja”. Ugyanakkor megfelelő dinamikus nyomásértéket kell biztosítania.
• Ha a bejövő víz mennyisége is alacsony, akkor puffer tartályt kell kialakítani. Ezt a hálózati vízzel alacsony térfogatáram mellett tölteni kell, és az öntözést a puffer tartályból nagynyomású szivattyúval kell végezni. A puffer tározó minimum az egy napon kijuttatandó víz térfogatával egyezzen meg.
• Hálózati csatlakozás esetén a főelzáró elé egy rugós visszacsapó szelepet kell beépíteni, elkerülendő az öntözővíz hálózatba jutását.

Természetes vízforrások :

Szabad vízfelszín : tó, tározó, csatorna, folyó, patak stb.

• Víz kivétél szántóföldi öntözésnél a vízfelszín alá helyezett, lábszeleppel és szűrőkosárral ellátott szívócsővel.
• Víz kivétel kisebb felületek, elsősorban gyepfelület öntözésnél partszűrésű ásott, vagy fúrt kútból, ilyenkor a vízforrás és a kút közti természetes szűrőréteg (kavics, homokágy) gondoskodik a víz megfelelő szűréséről.

Felszín alatti : talajvíz, rétegvíz:

• Ásott, vagy fúrt kútból. Öntözési célra csak felszíni vizekből, vagy az első vízzáró réteg feletti vizekből, tehát a talajvízből engedélyezett. A talajvíz hozama állandóan változik, függ a csapadék mennyiségétől, időjárástól, ezenkívül erősen szennyezett.
• Felszín feletti és alatti vízforrások esetén a vízhozam a legfontosabb paraméter. Amennyiben a vízhozam értéke megfelelő, úgy direktben lehet vele az öntözőrendszert táplálni. Ha a vízhozam értéke kevés, úgy puffer tározót kell létesíteni, melyet a kút egy kisebb teljesítményű szivattyúval tölt, az öntözőszivattyú a puffer tározóból nyomja a vizet az öntözőrendszerbe. A puffer tározó mérete minimum az egy nap kijuttatandó víz térfogata.

Néhány ezekkel kapcsolatos fogalom:

- Nyugalmi vízszint: ásott, vagy fúrt kutakban kialakuló vízszint, mikor vízkivétel nincs.
- Üzemi vízszint: ásott, vagy fúrt kutakban kialakuló vízszint, vízkivétel esetén.

Csapadék víz : legjobb minőségű öntözővíz. Beruházás igénye nagy: tározó, szivattyúgépészet építése szükséges. Felmerül a kérdés, mennyi idő alatt térül meg a beruházás. Az öntözővíz 6 – 7 %-át tudjuk vele biztosítani, mondhatjuk, hogy nem rentábilis.

Csurgalékvíz, technológiai víz : olyan víz, mely valamely technológia melléktermékeként keletkezik, például uszodatechnikában a csatornahálózatba vezetett uszodavíz, esetleg más technológiából származó hűtővíz, stb.

Természetes (kivéve esővíz) és technológiai vízforrás használata esetén az öntözővizet minden esetben be kell vizsgáltatni!

Vízkivétel mű (4.3. ábra)

4.3. ábra Vízkivételi mű

Részei:

• Szivattyú, mely megfelelő hidraulikai paraméterekkel (nyomás, térfogatáram) biztosítja az öntözővizet.
• Szerelvényei, melyek a szivattyú megfelelő működését biztosítják (hidrofor tartály, záró szerelvények, szűrő és a működtetéshez szükséges elektronikai szerelvények).

Alapvetően két fajta szivattyút használunk: önfelszívó – és merülő -, más néven búvárszivattyút. Használatukat a kút üzemi vízszint mélysége határozza meg.

Milyen mélyről tudja az önfelszívó szivattyú a vizet elméletileg kiemelni?
A szivattyú elméletileg 10m, a valóságban 5 – 6 m mélyről képes.
Ha az üzemi vízszint a szívócsonk alatt 6 m-nél nagyobb mélységben helyezkedik el, akkor az önfelszívó és a búvárszivattyú közül bármelyiket használhatjuk, ha ennél mélyebben van, akkor csak a búvárszivattyút.

Önfelszívó szivattyú: (4.4. ábra)

4.4. ábra Önfelszívó szivattyú gépészeti kialakítása

Az üzemi vízszint felett elhelyezett szivattyú szívócsővel emeli ki a vizet, melynek vége szűrővel ellátott lábszeleppel (rugós visszacsapó szelep) van szerelve. A lábszelep feladata a víz szívócsőben tartása szivattyú leállása után. A szivattyú a nyomócsonkján csatlakozik az öntözőrendszerhez.

Búvárszivattyú: (4.3. ábra)

Üzemi vízszint alá elhelyezett szivattyú, mely a nyomócsonkján csatlakozik az öntözőrendszerhez. Üzemeltetése egyszerűbb, hiszen nincs szükség szívócsőre.

Vízkivételi mű szerelvényei:

• Lábszelep: rugóterhelésű visszacsapó szelep, megakadályozza, hogy a szivattyú „leejtse” a vizet a szívócsőben. Szűrőzése fontos, mert egyébként a szennyeződéstől a szeleptányér fennakadna és visszaejtené a vizet.

• Záró szerelvények:

Csap
Szelep
Tolózár

• Hidrofor tartály : rendszer nagyságától, szivattyú emelőmagasságától függően 10 - 16 bar - os kivitelben. A rendszer rugalmasságát biztosítja, ha csak kis vízelvétel van, a szivattyúnak nem kell bekapcsolnia, az üzemi nyomást a hidrofor tartály biztosítja.

• Nyomásmérő óra (manométer)

• Elektromos szerelvények ( indító relé, motorvédelem, szárazon futás elleni védelem, nyomás kapcsoló, frekvencia váltó, áramlás kapcsoló, szintszabályozás, stb.)

Szivattyú – öntözőhálózat üzeme:

A szivattyú indítása több féle módon történhet:

• Direkt indítás: automata öntözésnél az automatika egy szivattyú-indító relével kapcsolja a szivattyú áramkörét és tartja bekapcsolva az öntözési ciklus alatt. Veszélye: ha valamelyik mágnes szelep nem nyit ki, akkor a szivattyú dolgozik, de mivel vízelvétel nincs, nem tud szállítani. Hosszabb távon ez a szivattyú tönkremeneteléhez vezet.
• Áramláskapcsoló: a folyadék áramlását érzékeli és kapcsolja be a szivattyút adott nyomásérték elérése esetén. Ha az áramlás megszűnik, lekapcsolja a szivattyút. Egyúttal szárazon futás ellen is véd.
• Nyomáskapcsoló: automatikusan vezérli a szivattyú üzemeltetését a beállított maximum és minimum értékek között.
• Csőhálózat jelleggörbe: h_ö = h_g + h_v + h_p egyenlet alapján számíthatjuk a jelleggörbe h értékeit a térfogatáram függvényében. A h_g értéke a térfogatáramtól független állandó érték, a h_v és a h_p a térfogatáram négyzetével arányosak. A görbe jellege tehát egy h_g -val felfelé eltolt parabola lesz.
• Szivattyú jelleggörbe: a gyártó adja meg

A két jelleggörbét egy diagramban ábrázolva láthatjuk, hogy egy pontban metszik egymást. Az a pont ahol, a szivattyú a csőhálózattal együtt dolgozik, a szivattyú munkapontja (M). (4.5. ábra)

4.5. ábra Csőhálózat – szivattyú közös üzemének jelleggörbéje

Szivattyúk üzemi paraméterei

A jelleggörbe mutatja az üzemi paraméterek alakulását. A térfogatáram függvényében ábrázoljuk az emelőmagasságot és a szivattyú hatásfokát.

4.6. ábraSzivattyú jellegőrbe jellemző pontjai

Jellemző pontok (4.6. ábra):

• Maximális emelőmagasság: (statikus nyomás értéke emelőmagasságban kifejezve), térfogatáram értéke 0.
• Maximális térfogatáram: (szabadkifolyás) emelőmagasság értéke 0.
• Normálpont: legmagasabb hatásfokhoz tartózó emelőmagasság és térfogatáram érték. N(h_N,q_N)
• Munkapont: az emelőmagasság és térfogatáram érték által meghatározott azon pont, ahol a szivattyú a csőhálózattal együtt dolgozik. Úgy kell a szivattyú kiválasztani, hogy a munkapont minél közelebb kerüljön a szivattyú normálpontjához.

Üzemi jellemzők:

• Kagylógörbe : az azonos hatásfokú pontokra fektetett görbe.
• Több szivattyú együttes üzeme:

Ha a vízigény meghaladja a szivattyú térfogatáramát, vagy az emelőmagasság igény a szivattyú összemelő magasságát, több szivattyú összekapcsolására, együttes üzemeltetésükre van szükség. Szivattyúk együttes üzemének alapszabálya, hogy mindig csak azonos szivattyút kapcsolhatunk össze.

• Ha az emelőmagasság növelése a cél, akkor a két szivattyút sorba kapcsoljuk. (4.7. ábra)

4.7. ábra Szivattyúk sorba kapcsolása

• Ha a térfogatáram növelése a cél, akkor a két szivattyút párhuzamosan kapcsoljuk. (4.8. ábra)

4.8. ábra Szivattyúk párhuzamos kapcsolása

• Amennyiben a szivattyútengely fordulatszámát változtatni tudjuk, úgy a különböző hidraulikai paraméterek a következőképp változnak:

  • A térfogatáram egyenesen arányos a fordulatszám változásával:

• • Az emelőmagasság négyzetesen arányos a fordulatszám változásával:

• • A hidraulikus teljesítmény köbösen arányos a fordulatszám változásával:

Elosztó hálózat

Az öntözővíz elosztása és szállítása a vízadagoló berendezésekhez.

Felépítése

Gerincvezeték:

A vízkivételi műtől szállítja a vizet az osztóig. Az osztók az öntözendő terület súlypontjában helyezkednek el, itt csatlakoznak a szárnyvezetékek a gerincvezetékhez.

Szárnyvezeték

A gerincvezetéktől szállítja a vizet a vízadagoló berendezésekhez. Esőszerű öntözésnél a szórófejek adott osztással csatlakoznak a szárnyvezetékre. Kialakítását tekintve lehet stabil, vagy mobil.

Stabil megoldás esetén az álló helyzetben működő, körforgó szórófejek által megvalósított esőztetés, ahol a vízborítást a szórófejek üzemelési ideje határozza meg.

Elhelyezését tekintve lehet felszínen szerelt, vagy beépített.

A mobil megoldás a járvaüzemelő technikára épül.

Elhelyezését tekintve felszínen szerelt. A járvaüzemelő berendezések teljes mértékben gépesített áttelepítésű berendezések, amelyek szórófej, konzol vagy más vízadagoló elem folyamatos mozgása közben juttatják az öntözővizet a talajra, illetve a növényekre. A vízborítást a szórófej vagy a konzol mozgási sebessége határozza meg.

Csévélhető öntöző: a leggyakrabban alkalmazott járvaüzemelő berendezés.

A csévélhető KPE tömlős szárnyvezetékek fő eleme a 250–450 m hosszú, alaktartó, kemény polietilén tömlő. Ez a tömlő szabja meg a szárnyvezetékkel beöntözhető sáv hosszát és részben a szélességét is. A tömlő működés közben dobra csévélődik fel, üzembe állítás előtt a tömlőt traktorral húzzák ki az öntözendő sáv végére.

A 4.9. ábrán láthatók a főbb szerkezeti részek. Kerékkel (1) és állítható lábbal (2) alátámasztott alvázon (3) csapágyazzák a dobot (4). A berendezés vízcsatlakozó tömlője (5) egy megcsapoláson keresztül egy hidromotort (6) hajt meg, amely elvégzi a dob forgatását. A motor és a hajtómű közé tengelykapcsolót, fokozatváltót és külső TLT (7) hajtási lehetőséget is kialakítanak. A járvaüzemelő szórófej (10) a KPE tömlő külső végére szerelt keretes (8) állványon (9) helyezkedik el. Ez az állvány behúzott állapotban, ún. szállítási helyzetben van.

4.9. ábra Csévélhető öntöző szárnyvezeték(dr. Lelkes János nyomán)

A berendezéseken számos automatikus elem található. Ezek közül a legfontosabb a szórófej-végkikapcsoló, amely a sáv teljes beöntözése után elzárja a víz útját. Fontos a vízborítás behúzás irányú egyenletessége miatt a sebességállandósító automatika, valamint a sávok elején és végén megvalósítandó előöntözést és utóöntözést szabályozó automatika.

A nagy hatósugarú szórófej kedvezőtlen munkaminőségi és energetika jellemzőinek kiküszöbölésére fejlődtek ki az ún. járvaüzemelő konzolok. A 4.19. ábrán látható szerkezet egy kerekes (1) vonórudas vázra (2, 4) szerelt csőrendszer (6), amelyet sodronykötelek (7) tartanak. A konzol a csévélhető öntöző szárnyvezeték szórófejkocsija helyére szerelhető. A víz a KPE tömlőből a felszállócsövön (3, 5) át kerül a konzolszárnyakat alkotó csövekbe. Ezeken helyezik el a porlasztó (8) szórófejeket vagy más típusú vízadagoló elemeket. A konzol használata a csévélhető öntözőgép területkapacitását általában csökkenti és az áttelepítéssel járó munkaszükségletet növeli, azt körülményesebbé teszi.

4.10. ábra Járvaüzemelő konzol csévélhető öntözőgépre (dr. Lelkes János nyomán)

Járvaüzemelő szórófejeknél a vízborítás:

h = q_v /(B⋅v⋅1000) [mm]

ahol:

q_v – a berendezés (szórófej vagy konzol) vízhozama [m3/h],
B – a munkaszélesség [m],
v – a járvaüzemelés sebessége [m/h].

A többtámaszú öntöző szárnyvezetékek:

Frontálisan haladó berendezések: Lineár.

A lineáris öntözőberendezés lényege, hogy a szárnyvezeték nem a talajon, hanem több méter magasságban van. A csövet kerekeken futó tartószerkezet hordozza. A szárnyvezeték öntözés közben egyenes vonalban (lineár) áll, és a csőre merőleges irányban frontálisan mozog a táblán. Az előrehaladást a tartószerkezetet alátámasztó hajtott kerekek biztosítják. (4.11. ábra)

4.11. ábra Lineár öntözőberendezés

A szárnyvezetékek hossza egyoldali betáplálásnál 250-400 m A szórófejek lehetnek a cső tetején, vagy lefelé lógó csőre erősítve, hogy a talajhoz közelebb legyenek. A vízellátás hidránsról, vagy a mozgás irányával párhuzamos csatornából történik. Utóbbi esetben szivattyú is van a berendezésen. (4.12. ábra)

4.12. ábra Lineár öntözőberendezés vízellátása

A 90-220 kW teljesítményű dízelmotorok biztosítják a szivattyú és az áramfejlesztő hajtását. A csővezetéknek a haladási irányban tartására a felszín felett a hidránssorral párhuzamosan kifeszített sodronykötél, vagy indukciós kábel, vagy vezetőbarázda szolgál. Egy másik szabályozás arról gondoskodik, hogy az egyes alátámasztások (kapuk) között a megengedettnél ne legyen nagyobb a szögeltérés.

Az árbocokon helyezték el az egyes tagok mozgatását végző villanymotort és hajtóművet. A berendezés teljesen automatizált, kezelőszemélyzetet nem, csupán időszakos ellenőrzést igényel.

A szárnyvezeték a következő táblára traktorral csőirányban átvontatható.

A lineáris esőztető berendezés előnye, hogy azonos nyomon jár, így minimális a taposási kár. A csapadékeloszlás hossz- és keresztirányban egyaránt igen egyenletes, és a kiöntözhető vízadag jól igazítható a növény vízigényéhez. Kicsi a nyomásigénye, alacsony az élőmunka-felhasználása. Hátránya főleg a jelentős beruházási költségből adódik.

Körbenjáró , más néven center-pivot berendezések. (4.13. ábra)

A csővezeték egyik vége, a vízkivételi mű (hidráns, vagy kút), mint forgási középpont körül, körpályán mozog a többi, sugárirányban elhelyezkedő tag. A külső tag egy beállított kerületi sebességgel mozog, a közbenső tagoknál a központi toronytól való távolságuknak megfelelő kerületi átlagsebességet állít be az automatika, és így teljesül az egyenesben maradás követelménye. A központi torony mint rögzített pont leegyszerűsíti a víztáplálást, hiszen vagy felszín alatti hálózatra, vagy külön szivattyúval kútra vagy más felszíni vízforrásra a csatlakozás műszakilag könnyen megoldható.

4.13. ábra Center-pivot öntözőberendezés



Elhelyezés:

Szempontok : Fenntartási, művelési, használati, esztétikai, beruházás igény, üzemeltetés élőmunkaerő igénye.

Felszínen szerelt: a gerincvezeték és szárnyvezetékek egyaránt a talaj felszínén helyezkedik el.

• Legkevesebb beruházás igény,
• legnagyobb élőmunkaerő igénye,
• a művelést, fenntartást akadályozza,
• az áttelepítés öntözött területen történik (talajkárosítás).

Vegyes építésű : a gerincvezeték a fagyhatár alá van telepítve. A felszínen elhelyezett szárnyvezetékek az adott kultúra igényeinek megfelelő osztásban kiépített hidránsok közbeiktatásával csatlakoznak a gerincvezetékhez.

• Nagyobb beruházás igény,
• kevesebb élőmunkaerő igény,
• művelést, fenntartást kevésbé akadályozza,
• kézi áttelepítés esetén talajkárosítás.

Beépített : a gerincvezeték és a szárnyvezetékek egyaránt a talaj felszíne alá kerülnek. Automata öntözőrendszerek készülnek ezzel a módszerrel, sportpályák, közterületek, díszkertek öntözésére, ahol fontos szempont:

• Esztétikum, ennek érdekében még a szórófejek is rejtettek, a víz nyomására emelkednek ki és öntözik a területet.
• A terület használhatóságát nem zavarja (sportolás, pihenés, stb)
• A terület fenntartását nem zavarja (kertfenntartás)
• Mindezek mellett a legnagyobb a beruházás és a legkisebb az élőmunkaerő igénye.

Részei:

Csövek, csőkötő idomok, szerelvények.

Csövek

A méretek :

Fém csöveknél coll –ban, a leggyakrabban használt KPE (nagysűrűségű polietilén) csöveknél külső átmérőben adják meg a cső átmérőjét. A 4.1. táblázatban láthatjuk a külső átmérőhöz tartozó coll és belső átmérő értékeket.

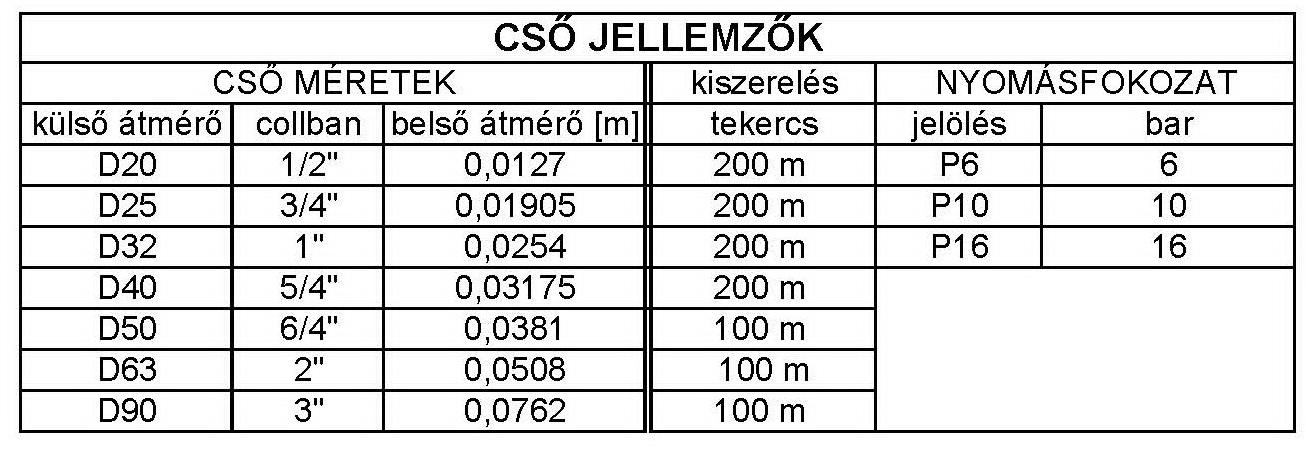

4.1. táblázat Cső jellemzők

Jellemzők :

Anyag, kötőidom, nyomásfokozat, kiszerelés, telepítés helye (felszín alá, felszínre, zárt helységbe, aknába),

Fém csövek:

• Alumínium, horganyzott acélcső, P10 nyomásfokozat, 6 m-s szálban pozitív, negatív csővéggel szerelve. Kötőidom: felszínen szerelt öntözőberendezéseknél Perrot gyorskapcsoló használatos.
• Réz (épületgépészetben használatos) tokos idomok forrasztással, öntözésben nem használatos.
• Horganyzott acélcső menetes kötőidom, újabban Gebo szorítógyűrűs acélöntvény gyorscsatlakozó, P20 nyomásfokozat, 2 – 3 m szálban, felszínen, vagy aknában szerelve. A nagy nyomásfokozat miatt az öntözőrendszer indítóegységeinél használjuk, a nagy szerkezeti szilárdság miatt nagyobb szerelvények, szivattyúk, hidrofor tartályok hordására is alkalmasak.

Műanyag csövek:

• Kemény PVC cső, tokos kötőidomok hideghegesztéses eljárással köthető, P6, P10 nyomásfokozat. 3m, 6 m –es szálban forgalmazzák, talajfelszín fölé (a földmozgást nem tolerálja), de zárt térben (nem UV stabil) alkalmazható. Nagy csőátmérő mellett kis helyigénnyel szerelhető ezért elsősorban a medencegépészetben használják. Öntözésben nem használatos.
• Nagysűrűségű, kemény polietilén (KPE) cső: az öntözéstechnikában használatos. Csőkötések:
• tokos kötőidomok hegesztéses eljáráshoz. Ez az olcsóbb megoldás, itt a kötések csak roncsolással bonthatók.
• Szorítógyűrűs gyorskötő idomok: ezek a későbbiekben roncsolás nélkül szerelhetők.

P6, P10 nyomásfokozat, a csekély árkülönbség miatt ajánlható a P10 használata, mert sokkal nagyobb szilárdsági követelményeknek is ellenáll. Kiszerelése 100 – 200 m-s tekercsben, mely könnyebben szerelhető, kívánt hosszra vágva, hosszabb csőszakasz telepítése során nem kíván toldó idomok beszerelését. UV stabil, de talajfelszín alá szerelendő, -20 C fokig nem fagy el, 50 éves garancia. Megnevezése pl. D32 KPEP10 : 32 mm külső átmérő (1"); nagysűrűségű, 10 bar üzemi nyomású polietilén cső.

Csőkötő idomok:

Követelmény: tömör (szivárgás, csöpögés mentes) és nyomásálló legyen.

Gyorskapcsolók : Egy mozdulattal zárhatók és oldhatók.

4.14. ábra Perrot gyorskapcsoló

• Perrot gyorskapcsoló (4. 14.ábra): a felszínen szerelt és vegyes építésű elosztóhálózatoknál leggyakrabban használt gyorskapcsoló. A tömörséget az O gyűrű, a nyomásállóságot a kapcsolóköröm megfelelő helyzete biztosítja.
• Hidroflex gyorskapcsoló: a felszínen szerelt és vegyes építésű elosztóhálózatoknál használt gyorskapcsoló.
  • Kapcsolt csőanyag:
    • Alumínium, acéllemez, műanyag: pozitív, negatív csővéggel kialakított 6 m –s szállakban, felszínen szerelt öntözőrendszernél.
    • Műszáltömlők: elsősorban a hidráns és a gépi áttelepítésű szárnyvezetékek összekapcsolása.
    • Idomok: keresztidom, 45⁰ ív, 2 x 45⁰ ív, T idom, Y elágazás.
    • Záró szerelvények, szórófejek, szórófej kiállások, egyéb szerelvények: pozitív – negatív csővéggel rendelkező közdarabbal szerelve.
• Bajonettzár: szórófejek, szórófej felállások csatlakoztatása.

Menetes idomok : coll menet.

Tömörség, tömítő anyag:

• Sárgaréz idomok: teflon szalag, vagy Hilti szalag
• Horganyzott idomok: kúpos kialakítás, ajánlott a kenderkóc és faggyú együttes használata, víztől a kenderkóc megduzzad és az esetleges kezdeti csepegés is hamar megszűnik, a kötés mozgatása után sem fog ereszteni.
• Műanyag idomok: teflon szalag
• Horganyzott idomot műanyag idommal csakis teflon szalaggal szerelhetünk, a kenderkóc a műanyag részt (pl. mágnesszelep belső menete) szétfeszíti.

KPE gyorskötő idomok (4.15. ábra)

• Tokos kötés, roppantó gyűrűvel KPE cső csatlakoztatásához könyök idom, T idom, toldó idom, stb.
  Tokos - menetes kötés: KPE cső és menetes szerelvény (mágnesszelep) kötésére.
  Nyomásfokozat: P10, P16.

4.15. ábra KPE gyorskötő idom

4.16. ábra KPE gyorskötő idom szerelése

1a: kúpos záróanya
1b: hasított kúpos persely farkasfogakkal
1c: távtartó hüvely
2: O tömítő gyűrű
3: kötőidom test.

Működése (4.16. ábra)

A tömörséget az O gyűr biztosítja, melyet a távtartó hüvely tart a helyén, biztosítva, hogy a cső behelyezésekor ne gyűrődjön be. A kúpos hasított perselyt a cső a nyomás hatására kifelé nyomja, de a farkasfogak belemélyednek a cső külső felületébe és biztosítják a nyomásállóságot. Az elmozdulás irányába a persely külső kúpos felületét a záróanya belső kúpos felülete rászorítja a csőre.

Szerelvények:

• Visszacsapó szelep
• Lábszelep
• Drénszelep
• Nyeregidom
• Nyomáscsökkentő
• Manométer
• Hidráns
• Osztó idom
• Mágnesszelep
• Szűrő
• Tápoldatozó
• Záró szerelvények

- Csap: szakaszolás kisebb cső átmérőnél.
- Szelep: térfogatáram változtatás.
- Tolózár: szakaszolás nagyobb cső átmérőnél.

Vízadagoló berendezések

Felületi öntözés

Olyan öntözési mód, amelynél az öntözővíz a talaj felszínén mozogva jut el a talaj termőrétegébe. Nagy a párolgási veszteség, hazánkban nem elterjedt öntözési mód.

Esőszerű öntözés

Az öntözővíz az esőhöz hasonlóan jut a talajra, ill. a növényre. A vizet az elosztóhálózat szállítja a szórófejhez, mely beszórja az adott területet. A szórófejek jellemzői az üzemi nyomás, a térfogatáram, a szórási sugár és a keresztirányú szórásegyenletesség. A szórófejeket kötésben kell telepíteni, mely lehet négyszög, vagy háromszög kötés. A kötés geometriája eltérő, annak függvényében, hogy szántóföldi kultúrát vagy gyepet öntözünk.

Szántóföldön (4.17. ábra) arra törekszünk, hogy ne maradjon öntözetlen terület, és az átfedés minimális legyen.

A fedés értéke ilyenkor:

4.17. ábra Szórófejek négyszögkötése szántóföldön

M: szárnyvezetékek távolsága [m]
T: szórófejek osztástávolsága [m]
A_sz: szórófejek által lefedett terület [m²]
A_ö: beöntözött négyzet területe [m²]

Gyepnél (4.18. ábra) az igényesebb öntözés miatt a szórófejek keresztirányú szórásegyenetlenségét, a szél torzító hatását csak megfelelő átfedéssel tudjuk biztosítani.

4.18. ábra Szórófejek négyszögkötése gyepöntözésnél

M = R: szárnyvezetékek távolsága [m]
T = R: szórófejek osztástávolsága [m]
A_sz: szórófejek által lefedett terület [m²]
A_ö: beöntözött négyzet területe [m²]

Vízgazdálkodási szempontból lényeges hogy az esőszerűen kiszórt vízből mennyi jut a talajba és mennyi párolog el szórás közben. Ez nagy melegben történő öntözés esetén a 30 – 40 % -t is elérheti. Jelentősen csökkenthető, ha automata öntözőrendszert használunk, melyet a hajnali órákban üzemeltetve elkerüljük a párolgási veszteséget.

Kialakításukat, működésüket tekintve lehetnek:

Álló szórófejek:

A szórófej üzem közben nem végez semmilyen mozgást, a megfelelő méretű fúvókán adott sebességgel kilépő folyadéksugár felületnek ütközve folyadékhártyát képez, mely az ütközési ponttól távolodva vékonyodik, s a felületi feszültség a hártyát cseppekre bontja.

Lengő szórófejek:

Nevét a szóróív lengő mozgásáról kapta. A szóróív furatokkal van ellátva, melyeken keresztül az öntözővíz legyezőszerűen jut ki a felületre. Négyszög alakú területet öntöz be, melynek geometriai méretei a lengőhajtómű beállításával változtatható. Négyszög esőztetőnek is hívják. Használatosak mezőgazdasági- és gyepöntözésben egyaránt.

Forgó szórófejek:

A szórófej forgó mozgást végez öntözés közben. A forgó mozgás létrehozását tekintve megkülönböztethetünk:

Lengő hajtóműves szórófejek: (4.19. ábra)

• Függőleges síkban mozgó lengőkaros
• Vízszintes síkban mozgó lengőkaros

4.19. ábra Lengő hajtóműves szórófej

Turbinahajtású szórófejek (4.20. ábra)

A vízsugár belépve a szórófejbe turbinát hajt, mely többszörös fogaskerék áttétel után forgatja a szórófejet. Speciálisan kialakított fúvókán keresztül „vízfüggöny” alakban lép ki a szórófejből. A kilépési szög, a nyomás és a térfogatáram együttesen határozza meg a szórási sugarat. A megfelelő szórásképet (porlasztás, cseppméret és vízfüggöny) a helyesen megválasztott üzemi nyomás és fúvóka kialakítás biztosítja. Nagyobb üzemi nyomás túlporlasztást eredményez, a kisebb cseppméret miatt nagyobb az elsodródási és párolgási veszteség. Kisebb üzemi nyomás a cseppméret növekedését, a hatótávolság csökkenését és a szóráskép romlását vonja maga után.

4.20. ábra Turbinahajtású szórófej

A szórófej 36^o - 360^o tartományban fokozatmentesen állítható szektorban is tud szórni. A szórófej a tartomány végén egy áramláskapcsolóval a turbinába lépő vízsugár irányát, egyúttal a forgásirányt változtatja meg.

Mikroöntözés

A mikroöntözéshez tartozó öntözési megoldások közös jellemzője, hogy a vízadagoló elemek kis nyomáson (≤ 2,5 bar), időegység alatt kevés (≤ 500 l/h) öntözővizet juttatnak ki az öntözendő növényeknek. Mikroöntözésnél a víz kis adagokban, akár naponta többször is kijuttatható. Célzottan öntözünk, nem öntözzük a teljes talajfelszínt. A legelterjedtebb megoldásai a csepegtető és a mikro-esőztető öntözés.

Csepegtető öntözés

Zárt csővezetékben vezetjük a vizet a felhasználás helyéig, ahol vagy a csőbe beépített csepegtetőtesteken keresztül (labirint), vagy a csőre rászerelt kapilláris csöveken keresztül jut a talajra. A rendszer lehetővé teszi, hogy kis veszteséggel akár 95% hasznosulást érjünk el. A csepegtető elemek a víz energiáját emésztik fel, mire a folyadék a fúvókához ér nyomása légkörire csökken.

A 4.21. ábrán látható csepegtető elemben a víz egy „labirintuson” keresztül áthaladva folyamatos iránytörésen és ütközésen veszíti el energiáját. Az átáramlási keresztmetszet megfelelő nagyságú, ezért eltömődésre nem hajlamos. 1,5 – 2,5 bar nyomástartományban közel azonos vízmennyiséget bocsát ki.

4.21. ábra Labirint testes csepegtető cső

Nemrég jelent meg a D6 típusú ún. spagetti csepegtető cső. A kis csőátmérő miatt jól használható sziklakertek, balkonládák, dézsás növények öntözésére. Nyomáscsökkentő beépítése szükséges! A csepegtető szalag (4.22. ábra) mezőgazdasági felhasználásra, sekélyen gyökeresedő gyümölcskultúrák (pl. szamóca, málna), zöldségnövények (pl. fejes saláta, káposztafélék, zeller), öntözésére alkalmas.

4.22. ábra Csepegtető szalag

A csepegtető öntözésnél szűrőt kell beépíteni, 100-200 mesh (0,254 – 0.127 mm lyukméret) finomságú szűrőbetéttel.

Előnyök :

• Pontos adagolás, kis vízveszteség. A csepegtető öntözőrendszer nagyszámú adagoló elemmel rendelkezik, melyek magas kijuttatási egyenletességet biztosítanak. A rendszer felépítése lehetővé teszi a víz adagolását kis veszteséggel, a 95 % fölötti hasznosulás könnyen elérhető.
• Az öntözés nem korlátozott a szélsebesség miatt, annak nincs befolyása az eloszlás egyenletességére.

Hátrányok :

• Talajfelszín alá nem ajánlott telepíteni, mert a gyökerek belenőnek a csepegtető elembe, eltömve azt. Talajfelszínen telepítve esztétikai szempontból hátrányos, ami mulcs (fenyőfa kéreg) takarással kiküszöbölhető.
• Egyes kertészeti növények magas relatív páratartalmat igényelnek, melyet az alacsony kijuttatási párolgás nem fedez. Itt ködösítő, párásító szórófejeket is kell alkalmazni.

Mikroesőztető öntözés:

Ez esetben a zárt vezetékből az öntözővíz kisintenzitású, jó porlasztású szórófejeken keresztül jut az öntözendő talajra. Leggyakrabban ütközőlapos, rotoros (forgórészes) és sugár mikroszórófejek használatosak. Bármely változatuknál körkörös és szektoros szórásképű megoldás lehetséges. Alkalmazásukkal kiküszöbölhetők a csepegtető öntözés problémai, nevezetesen az eltömődés és a magas relatív páratartalom hiánya. További előnyként jelentkezik a szélesebb gyökerezési zóna, valamint a növényzet napközbeni hűtési lehetősége.

Felszín alatti öntözés (4.23. ábra)

4.23. ábra Nyomáskompenzált, szivárgásmentes, vákuumzáras csepegtető cső.

A korszerű technológiáknak (beépített gyökérsorompó és vákuumzár) köszönhetően talajfelszín alá fektethető, de rézsűk öntözésére is kiválóan használható, hiszen üzem után is megtartja magában a vizet, így nem keletkeznek tócsák a rézsű aljában.

A csepegtető cső földalatti elhelyezésének több előnye is van a felszíni telepítéssel szemben:

- Az öntözővíz adagolása során nincs párolgási veszteség, a talajfelszín teljesen szárazon tartható.
- Az evaporáció (talaj kipárologása) hiánya miatt a felszínen nem koncentrálódnak a vízben oldott sók.

A 4.24. ábra a víz útját mutatja a talajban 10 órával az 1 órás öntözési ciklus után felszín alatt illetve felszínen elhelyezett csepegtető cső esetén:

4.24. ábra Víz útja föld alá és a felszínre telepített csepegtető öntözésnél

- Szántóföldön a csöveket nem kell tavasszal letelepíteni, majd ősszel összegyűjteni.
- A csepegtető csövek nem akadályozzák a felszínen folyó munkákat, például a mechanikai gyomirtást.
- A csövek nincsenek kitéve a napsugárzás UV sugarainak, valamint a hőmérséklet-változásokból adódó elöregedési, lebomlási folyamatoknak, így élettartamuk hosszabb lehet.
- A felszín alá telepíthető csepegtetőcső megakadályozza a gyökérbenövés okozta eltömődéseket a csepegtetőtesteknél. Ez az új és szabadalmaztatott eljárás környezetkárosítás nélkül működik, szemben a gyökérmérget tartalmazó más felszín alatti csepegtetőcsövekkel.

Méretezés, kiválasztás

Szántóföldi növénytermesztésben (kukorica, zöldség, stb.), szőlő és gyümölcstermelésben, szabadföldi, vagy fóliás kertészeti termesztésben, díszkertek, sportpályák, parkok, közterületek zöldfelületénél használt öntözőberendezések méretezésének és kiválasztásának menete nagyrészt megegyezik, az eltérés a nagyságrendekben (vízigény, nyomásigény), a kialakításban (felszínen telepített, vagy beépített), a kijuttatás módjában (esőztető, vagy csepegtető esetleg mikroszóró) és az automatizálás fokában lehet.

A továbbiakban egy díszkert gyepfelületének és egy hozzá tartozó faiskola öntözőrendszerének méretezését és a szükséges öntözőberendezés kiválasztását ismerjük meg egy konkrét példán keresztül.

Öntözőrendszer tervezés - méretezés, kiválasztás – építés lépése: Felmérés – adatgyűjtés, tervezés, anyagkiírás, anyagbeszerzés, telepítés.

Felmérés, adatgyűjtés

Terület:

Új kert esetén a kertterv szolgál alapul, ha meglévő kert van, de nincs róla kertterv, készíteni kell. A kertrajz felvétele során a terület felmérésével együtt a rajzon pontosan

• be kell jelölni a meglévő fák, örökzöldek, cserjék, gyepes területek, helyét, növények nagyságát,
• rögzíteni kell az épületek, burkolatok, kerti műtárgyak (grillező, burkolt terasz, medence stb.) helyét,
• a terepviszonyok (rézsű, lejtés, teraszok, stb.) a terület tájolása, a szélnek kitettség és a napozottság, árnyékos részek bejelölése szintén fontos.

Az új kerttervet a helyszínen egyeztetni kell a valóságos helyzettel. A méréseken kívül ajánlott a fényképek készítése is, hiszen a tervezés közben sokszor segítséget nyújt.

Vízforrás:

Meg kell vizsgálni, milyen vízforrások állnak rendelkezésünkre. A vízforrás helyét rögzíteni kell a terven.

Hálózati vízforrás:

• A hálózathoz mindig a közműhálózathoz legközelebb kell csatlakoznunk, ez a vízóra közelében legyen.
• Szükség van a hálózati vízforrás hidraulikai paramétereire, a hálózat karakterisztikájára, jelleggörbéjére
• Egyszerű módon, jó közelítéssel meghatározhatjuk a hálózat karakterisztikáját egy nyomásmérő óra, nagynyomású, hollandi csatlakozással ellátott tömlő, óra és egy 10 literes edény segítségével.

A mérés menete a következő: (4.25. ábra)

4.25. ábra Hálózati vízforrás hidraulikai jellemzőinek meghatározása



1. A vízóra melletti kerti csapra felszereljük a nyomásmérő órát, a csapot megnyitva a manométer a statikus nyomás értékét mutatja. (q = 0 l/min). Legyen a mérés eredménye: 6 bar, h_max = 60m
2. A 10 literes edényt a csap alá tesszük, teljesen kinyitjuk a csapot és mérjük, mennyi idő alatt telik meg. Legyen a mérés eredménye 10 sec. Így a mért maximális (szabadkifolyási) térfogatáram értéke q_max = 60 l/min. (p=0).
3. Ábrázolva jelleggörbe két végpontját (4.26.ábra.), majd görbével összekötve megkapjuk a hálózat jelleggörbéjét. Természetesen az nem olyan pontos, mintha speciális karakterisztika mérő műszerrel mértük volna, de egy jó közelítésnek megfelel.
4. Végül a nyomómagasság (üzemi nyomás) (legyen 35 m), geodéziai magasság (legyen 5 m) és a veszteségmagasság becsült értékének (legyen 5 m) ismeretében megszerkeszthetjük (h_ö = 45 m) a M munkapont helyét és leolvashatjuk a rendelkezésre álló térfogatáramot q_ö (30,2 l/min).



4.26. ábra Hálózati vízforrás jelleggörbe felvétele

Az egyre emelkedő vízdíjak miatt érdemes megvizsgálni, milyen lehetőség van természetes vízforrás létesítésére és a beruházás mennyi idő alatt térül meg. Tájékoztatásul 1 m³ víz kiemelésének energiaköltsége kb. tizede a hálózati víz árának.

Természetes vízforrás:

Kútról: a kútfúró köteles teljes dokumentációt biztosítani a kút átadásakor, mely többek közt tartalmazza a kút vízhozamát. Az öntözőrendszert erre az értékre méretezzük. Ne feledkezzünk meg arról, hogy minden esetben be kell vizsgáltatni a vízminőséget.

Automatika elhelyezése: (automata öntözőrendszer esetén)

Szempontok: 220 V tápfeszültség, 24 V jelfeszültség, csapó eső elleni védettség, a terület súlypontjában legyen, ahonnan belátható az öntözendő terület nagy része.

Érzékelők: (automata öntözőrendszer esetén)

Esőérzékelő tapasztalatok szerint nagyobb üzembiztonsággal üzemeltethető. Elhelyezése:

• Ne legyen esőárnyékban (csapó esőt is vegyük figyelembe!).
• Lehetőleg ne telekhatárnál helyezzük el, ahová kintről is hozzá lehet férni.
• Automatikához közel legyen.

Tervezés :



4.27. ábraAutomata öntözőrendszer felépítése, kertrajz



Kert alaprajz elkészítése: (4.27. ábra)

A felmérés alapján méretarányosan, milliméterpapírra felrajzoljuk a kertet az összes műtárggyal együtt. Számítógéppel is végezhetjük a munkát, a dokumentálás könnyebb.

A terület öntözési mód szerinti felosztása

• Gyep: esőztető szórófejek

  • Nagyobb. összefüggő felületek

Rotoros szórófejek R = 6 – 12 m,

• • Kisebb, szabdaltabb felületek:

Sprayszórófejek R = 2,4 – 5,2 m,

• Faiskola:

Csepegtető öntözés.

D20 LPE csőbe integrált csepegtető elemek

Osztás távolság: 20, 33, 50, 75, 100 cm ill. külön legyártatni.
Csepegtető elem vízkibocsátása: 4l/h.
p_ü= 1,5 – 4 bar



D16 LPE csőbe integrált csepegtető elemek



Osztás távolság: 20, 33, 50, 75, 100 cm ill. külön legyártatni.
Csepegtető elem vízkibocsátása: 2l/h.
p_ü= 1,5 – 4 bar



D6 LPE csőbe integrált csepegtető



Osztás távolság: 15 cm
Csepegtető elem vízkibocsátása: 2l/h.
p_ü= 0,5-1,4 bar

• Sövény, talajtakaró, örökzöldek:

csepegtető öntözés.

• Sziklakert:

Mikroszóró, párásító szórófej.

Gyepfelület öntözése :

Meghatározó helyet tölt be öntözőrendszernél. Jellemzői:

• Legnagyobb nyomás (emelőmagasság) és térfogatáram igény
• Legpontosabb öntözés

4.28. ábra Rotoros szórófejek szórási (R) tartománya

Szóráskép megszerkesztése

Figyelembe veendő szempontok:

• Szórófejtől szórófejig öntözünk
• Szórási sugár

- Rotoros szórófejek: R = 6 – 12 m
- Spray szórófejek: R = 2,4; 3; 3,6; 4,5; 5,2 m .

A szórásképet körzőzéssel vesszük fel, mindig a terület geometriájának megfelelő sugárral és szektorral (pl 180^o, 270 ^o , 90 ^o stb.). A szórási sugár (4.28.ábra) dönti el, hogy milyen típusú rotoros, vagy spray szórófejet használunk.

Zónakiosztás:

Adottságok :

• Rendelkezésre álló vízmennyiség (vízhozam l/min)
• Üzemi nyomás értéke, bar

Figyelembe veendő szempontok:

• Csak azonos típusú szórófejeket építhetünk egy zónára, mert eltérő szórófej típusoknál a fajlagos vízkibocsátás értéke is eltérő. Például a spray típusú szórófej kb. négyszer annyi vizet juttat ki egységnyi felületre, mint egy rotoros szórófej.
• A szórófejek fúvóka kiválasztása:
• Azonos öntözési sugár esetén például a teljes kört öntöző fúvóka méretének negyedét kell a 90^o-s szórófejbe építeni, hogy a fajlagos vízkibocsátás azonos legyen.
• Amennyiben sok az azonos szórásképű szórófej (pl. félkör, vagy teljes kör) és ezek viszonylag közel vannak egymáshoz, érdemes az azonos szórásképű szórófejeket egy zónára építeni.

4.2. táblázat 5000 szórófej fúvókák jellemző adatai

Zónaépítés menete :

• A szórófejeket megszámozzuk.
• Táblázatban rendszerezzük azokat szórási sugár és szóráskép alapján
• Fúvóka teljesítmény (4.2. táblázat) táblázatából kiírjuk a nyomás, szóráskép, szórás sugár alapján a térfogatáramot.
• Kiszámítjuk az össztérfogatáramot (q_ö), ezt elosztva a vízforrás térfogatáramával (q_k), megkapjuk az esőztető zónák számát (Z _sz). Természetesen ez nem a végleges érték, mivel a zónakiosztást befolyásolja még a napozottság, szélnek kitettség, szórófejek típusa (rotoros, vagy spray).
• Kijelöljük az azonosan benapozott, árnyékos és az erős szélnek kitett területeket. Az egymáshoz közel eső szórófejeket kezdjük zónára építeni, míg a térfogatáramuk összege eléri a q_ö értékét.
• Az elkészített zónakiosztásnál az egyes zónák térfogatáramai eltérhetnek egymástól.

Faiskola öntözése:

A faiskolát legegyszerűbben csepegtető csővel öntözzük, melyek osztása 20, 33, 50, 100, 150 és 170 cm –es lehet. Nagyobb tétel rendelésénél az osztás távolságát mi is meghatározhatjuk. Leggyakrabban a D20 –as csepegtető csövet használják, a csepegtető elemek vízkibocsátása 4 l/h.

Örökzöldek öntözésénél használatos a D16-as csepegtető cső, itt a csepegtető elemek 2 litert bocsátanak ki egy óra alatt.

Balkonládák, dézsák sziklakertek esetében használatos a D6-as un. spagetti – csepegtető cső. Osztása 15 cm, vízkibocsátása elemenként 2 l/h. Nyomáscsökkentő használata szükséges.

Méretezés:

A jobb követhetőség érdekében a tervezést egy konkrét példán keresztül folytatjuk.

Faiskola és gyepes terület öntözését kell megtervezni fúrt kútról (4.29. ábra). A faiskola öntözését adott osztású és vízkibocsátású csepegtetőcsővel, a gyepfelület öntözését a táblázatban található vízkibocsátású és hatósugarú fúvókával rendelkező esőztető szórófejekkel kell megoldani. Adott hozamú, s üzemi vízszintű fúrt kútból búvárszivattyú emeli ki az öntözővizet. A feladat a szivattyú szükséges paramétereinek és az öntözőrendszer üzemi paramétereinek meghatározásával zárul.

4.29. ábra Kert zöldfelület alaprajz

Adatok :

Kút távolsága a terület szélétől	A	50 m
Gyepes terület szélessége	B	16 m
Gyepes terület hosszúsága	C	24 m
Faiskola hossza	D	30 m
Sortávolság	E	1 m
Tőtávolság	S	0,5 m
Fák vízigénye	M	3 l/fa/nap
Csepegtető elem vízkibocsájtása	qcse	2 l/h
Csepegtető cső osztása	G	0,2 m
Kút vízhozama	qk	40 l/min
Kút üzemi vízszintje	hsz	7 m
Csősúrlódási tényező	λ	0,02
Egyenértékű csőhossz ahol l : aktuális csőhossz (m)	le	1,25 * l
Intenzitás		4 mm



Figyelembe veendő szempontok:

• A csepegtető és az esőztető öntözés az eltérő öntözési mód és fajlagos vízkibocsátás miatt külön zónán üzemeltethető.
• A méretezés alapja a kút vízhozama.
• Választható csőátmérő: D32, vagy D25.
• Kritérium : a csőben az áramlási sebesség (v_f) a 1,5 – 1,7 m/s -ot nem haladhatja meg.
• A szórófejek megfelelő üzemeltetéséhez min 3.5 bar üzemi nyomás szükséges, így a nyomómagasság h_p értéke legalább 35 m legyen!

Meghatározandók:

• A gyepfelület öntözéséhez szükséges szórófejek száma. N_sz
• Az esőztető zónák száma. Z_sz
• Az esőztető zónák térfogatárama. q_z
• A faiskola öntözéséhez szükséges csepegtető cső hosszúsága. L_cs
• A csepegtető zónák száma; Z_cs
• A csepegtető zónák térfogatárama.; q_cs
• A szivattyútól a legkedvezőtlenebb (legtávolabb lévő szórófej) helyzetben lévő szórófejig a nyomásesés értéke. h_v
• Szivattyú szükséges paramétereinek (munkapont) meghatározása. M(h_ö ;q_sz).

Számítások :

Gyepfelület öntözése :

a. Szórófej típusának meghatározása :

• A terület nagysága miatt rotoros szórófejeket kell alkalmazni. Mindkét oldal osztható 8 –al, ezért a szórássugár 8 m.

• A katalógusból (4.28. ábra) az 5000 típusú rotoros szórófej felel meg a kritériumnak: 3,5 bar üzemi nyomáson a szórási sugár 7 – 11 m között változtatható.

• Kikörzőzzük a területet 8 m sugarú körrel, illetve körcikkel a szórófejtől szórófejig öntözés jegyében. (4.30. ábra)

4.30. ábra Szóráskép terv

• A szórásképek ismeretében válasszuk ki az egyes szórófejekhez tartozó fúvókákat, térfogatáramukat, össztérfogatáramot és a szórófejek által lefedett felületet (4.3.táblázat):

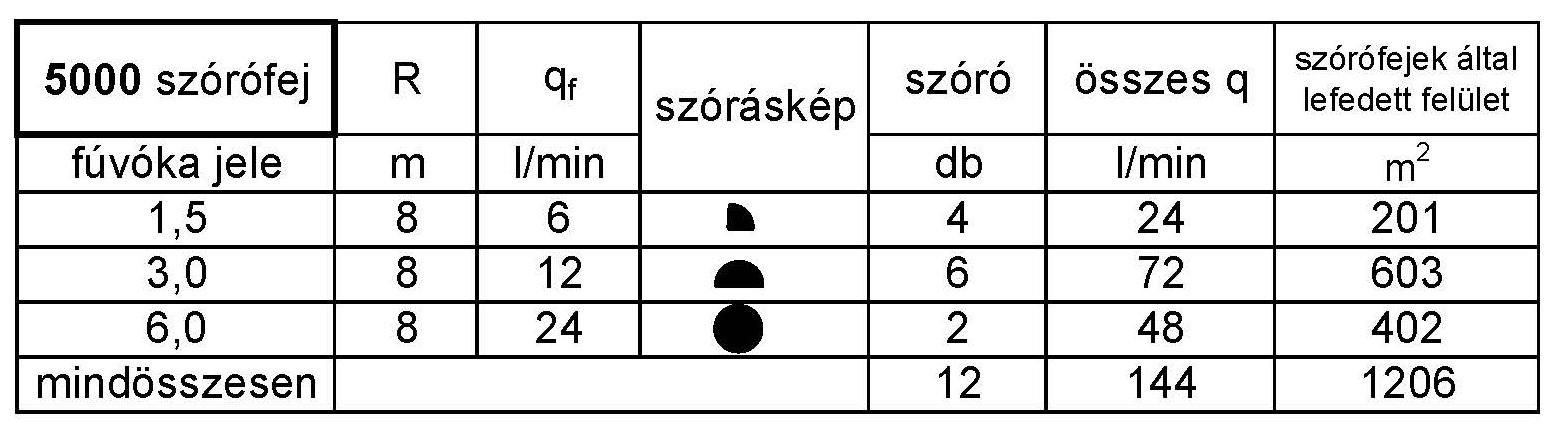

4.3. táblázat Fúvóka kiválasztás szóráskép alapján, lefedett terület:



b. Esőztető zónák száma :

A 4.3. táblázatból a következőket olvashatjuk ki:

N_sz = 12 db

q_fö = 144 l/min

q_f : fúvóka térfogatáram [l/min]

q_fö : összes fúvóka térfogatáram [l/min]

c. Esőztető zónák száma:

d. Zónák térfogatárama:

e. Zónák felépítése: (4.31.ábra)



Zónakiosztási terv

A zónakiosztási terv (4.26 ábra) alapján foglaljuk táblázatba az egyes zónák szórófejeinek paramétereit (szóráskép, fúvóka, térfogatáram) valamint az egyes zónák térfogatáramát (4.4. táblázat):

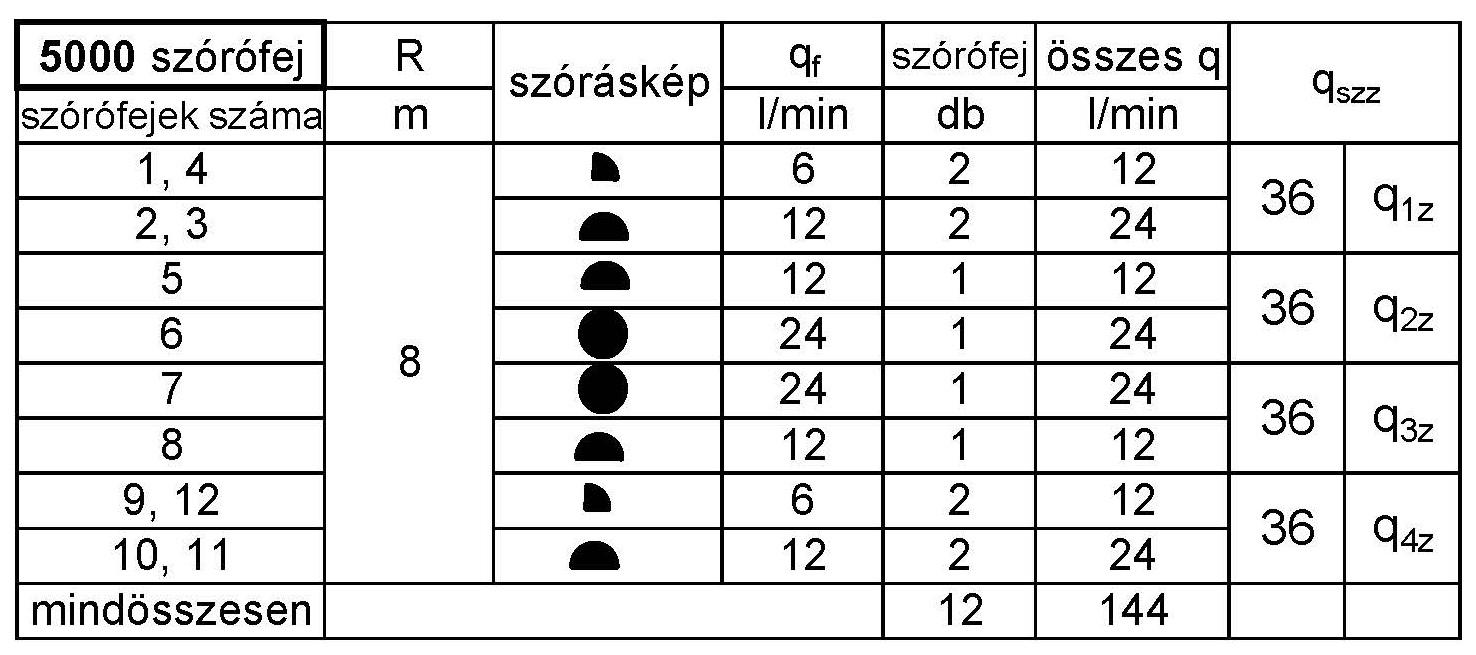

4.4. táblázat Szórófejek zónánkénti fúvókázás, jellemző adatok



f. Mágnesszelep csoport helyének meghatározása

Az öntözendő terület „súlypontja” a faiskola és gyep találkozási pontjánál a felső telekhatárnál található. Négy mágnes szelepet tartalmaz az I. – IV. zónáig (4.31. ábra).

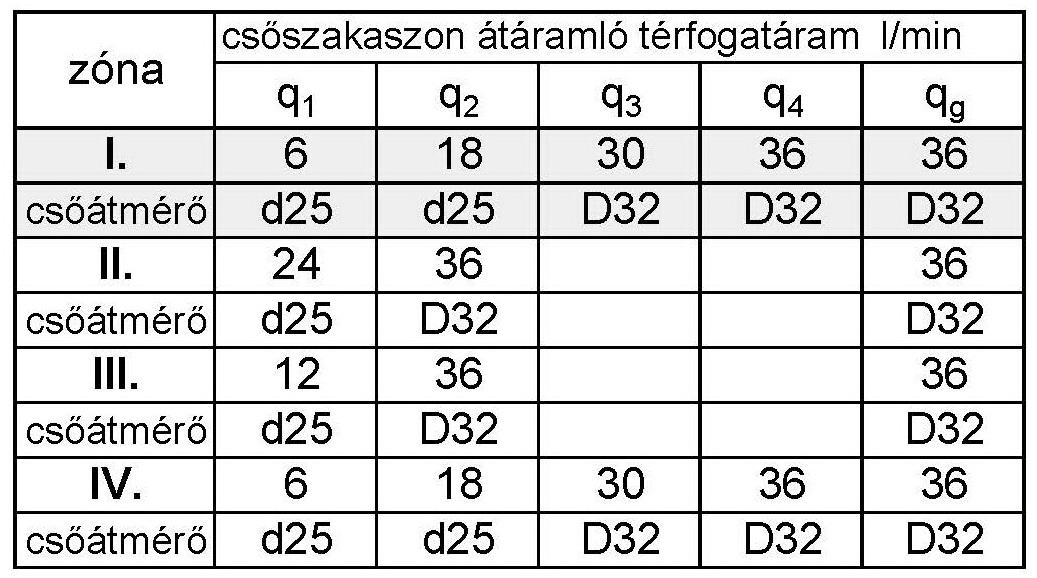

g. Csőkeresztmetszet meghatározása:

• Utolsó szórófejtől (4) indulunk, és a szelepcsoportnál fejezzük be a csőfektetést.
• Meghatározzuk a szakaszokon átáramló víz mennyiségét, majd ebből kiszámítjuk az áramlási sebességet.

q_i : az adott csőszakaszon a térfogatáram [m³ /s].

A_i : az adott csőszakasz keresztmetszete [m²].

D25 csőátmérő - ¾” = 0,0254 _* ¾ = 0,019 m

D32 csőátmérő - 1” = 0,0254 m

Számítsuk ki, milyen térfogatáram értéknél kell csőátmérőt váltanunk (v_max = 1,7 m/s):

D25 átmérőjű csőnél (későbbiekben jelöljük d –el):





D32 átmérőjű csőnél (későbbiekben jelöljük D –el):

Számítsuk ki az egyes zónák csőszakaszainak térfogatáramát és az előző kritériumok alapján válasszuk az adott szakaszok átmérőjét.

Zónák csőszakaszain átáramló víz mennyisége, csőátmérők

h. Összemelőmagasság kiszámítása:

A számítások alapján már ki tudjuk választani a csőátmérőket, készen van a zónaépítési terv, következik az össz-emelőmagasság (h_ö) meghatározása:

h_g = h_sz = 7 m

h_p = 35 m

h_v : számítandó

Az egyenletben az állandókat célszerű összevonni, megkönnyíti a további számításokat:

Állandó :

Ügyeljünk a mértékegysége SI -ben való helyes alkalmazására!

Térfogatáram : 1 l/min = 1/60000 m³ /s

A legrosszabb helyzetben lévő szórófej, melyre a méretezést végezzük a 4 jelű szórófej az I. zónán.

h _v = 5,6975 m

h_ö = 7m + 5,7m + 35m

h _ö = 47,7 m

a szivattyú munkapontja:

M ( 47,7 m; 36 l/min)

Faiskola öntözése:

A fákat 20 cm osztású csepegtető csővel öntözzük, a csepegtető elemek vízkibocsátása 2 l/h. a fasorok mellé 1 sort fektetünk, tehát a csepegtető csövek hossza megegyezik a sorok hosszával.

a. Mágnesszelep csoport helyének meghatározása

Az öntözendő terület „súlypontja” faiskola és gyep határánál, található. három mágnes szelepet tartalmaz az V. – VII. zónáig. (4.32. ábra)

b. Csepegtető cső hosszúsága:

c. Csepegtető cső térfogatárama:

d. Csepegtető zónák száma:

e. Csepegtető zónák térfogatárama:

Mivel a csepegtető öntözés üzemi nyomásigénye alacsonyabb, mint az esőztető szórófejeké, már 1,5 bar is megfelelő, ezért a kiválasztandó szivattyú munkapontjára az esőztető szóróknál számított értékek a mérvadók.

Üzemi paraméterek meghatározása :

Esőztető szórófejek

Szórófejek fedése:

Gyepes felület nagysága:

Fedés értéke:

Gyepfelület napi vízszükséglete:

Esőztető szórófejek üzemideje:

Zónák átlagos térfogatárama: q_z = 36 l/min

Esőztető zónák üzemideje :

Teljes üzemidő:

1 zóna üzemideje:

Korrigált teljes üzemidő:



Csepegtető öntözés:

Faiskola napi vízszükséglet (V_fi):

Összes fa:

Vízszükséglet:

Csepegtető öntözés üzemideje :

Zónák átlagos térfogatárama: q_cs = 40 l/min

Csepegtető zónák üzemideje:

Teljes üzemidő:

1 zóna üzemideje:



Üzemi paraméterek összesítve:



Napi öntözővíz-szükséglet:

Az öntözés teljes üzemideje:

Ellenőrző kérdések

1. Mit fejez ki és a gyakorlatban mire használjuk Bernoulli egyenletét?
2. Milyen részekből áll az öntözőhálózat?
3. Milyen vízforrásokat ismer?
4. Milyen részekből áll a vízkivételi mű?
5. Mi a különbség a gyorskapcsoló és a gyorskötő között?
6. Sorolja fel az öntőző rendszer létesítés lépéseit!
7. Hogy határozzuk meg a hálózati vízforrás karakterisztikáját?
8. Sorolja fel a tervezés lépéseit!
9. Mit kell figyelembe venni a zónák kiosztásánál?
10. Mire méretezzük a csőhálózatot!
11. Milyen szempontok alapján választja ki az automatika, és mágnesszelep csoportok helyét?
12. Milyen üzemi paramétereket kell meghatároznunk a tervezés befejezéseként?
